Mauerwerksverbände

Der Verband ist wichtig für die Tragfähigkeit des Mauerwerks und prägt darüber hinaus entscheidend das Erscheinungsbild der Fassade.

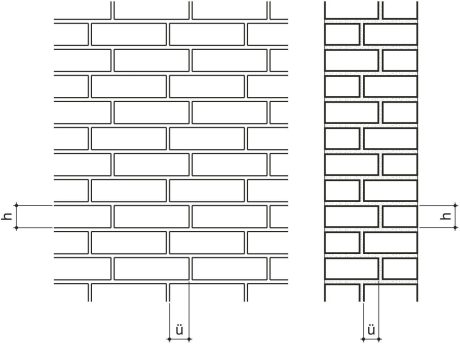

Geeignet sind alle Regel- und Zierverbände, die den üblichen Verbandsregeln entsprechen. Danach müssen die Stoßfugen übereinanderliegender Schichten versetzt sein, um für eine Überbindung der Ziegel zu sorgen. Laut DIN EN 1996-2 muss das Überbindemaß ü ≥ 0,4 h ≥ 45 mm betragen (größerer Wert maßgebend).

h = Höhe des Ziegels (Nennmaß)

Überbindemaße der gängigen Ziegelhöhen

Format

2 DF, 3 DF

WDF, RF

Sollhöhe h (mm)

113

0,4 x h (mm)

ü ≥ (mm)

Fugendicke

Die allen Mauerwerksverbänden zugrunde liegende Maßordnung bestimmt die Dicke der Fuge in Abhängigkeit zu den Formaten der Ziegel. In der Regel beträgt das Nennmaß der Lagerfugen 12 mm und das der Stoßfugen 10 mm. Maßtoleranzen der Ziegel sind zur Einhaltung der Maßordnung durch Anpassung der Fugendicke auszugleichen.
