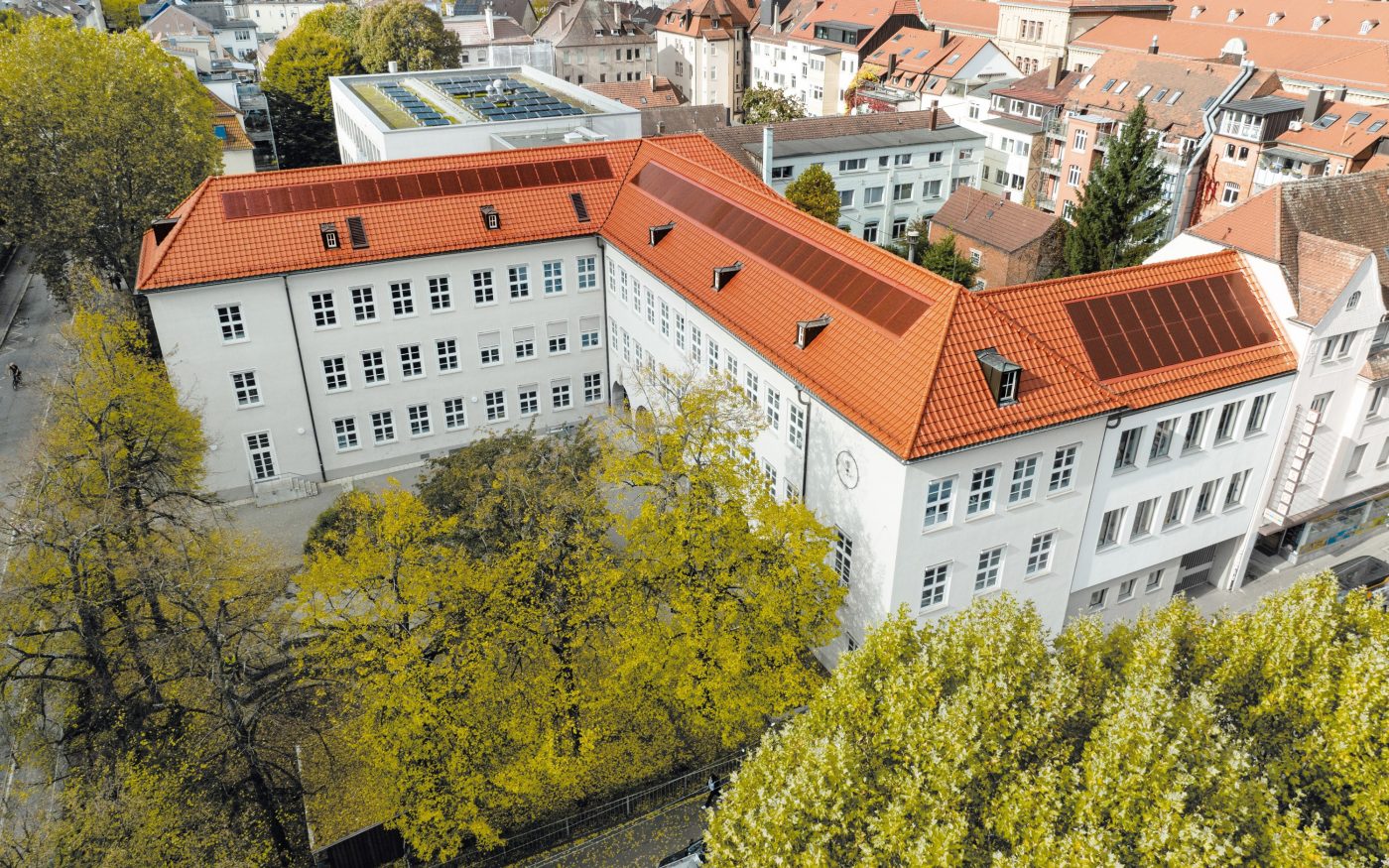

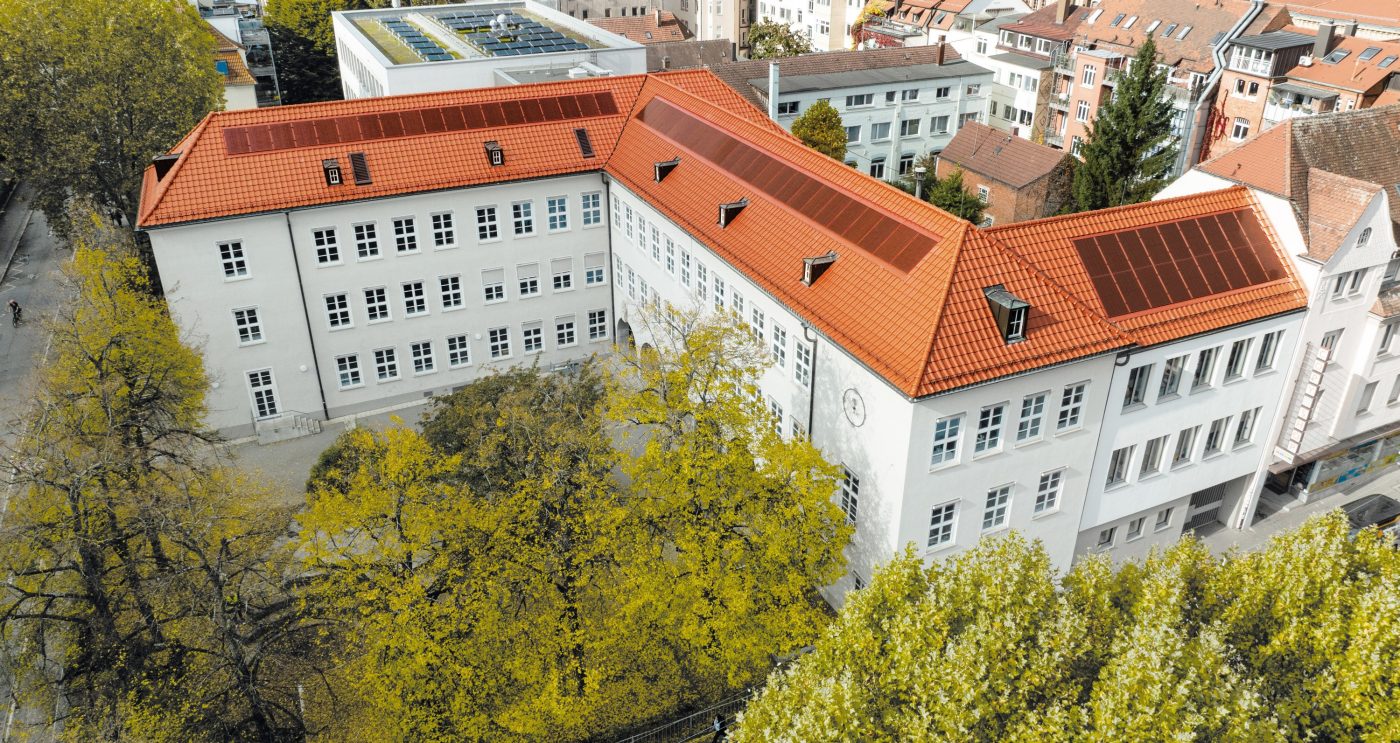

Schulzentrum Ludwigsburg|Neueindeckung und PV aus einer Hand

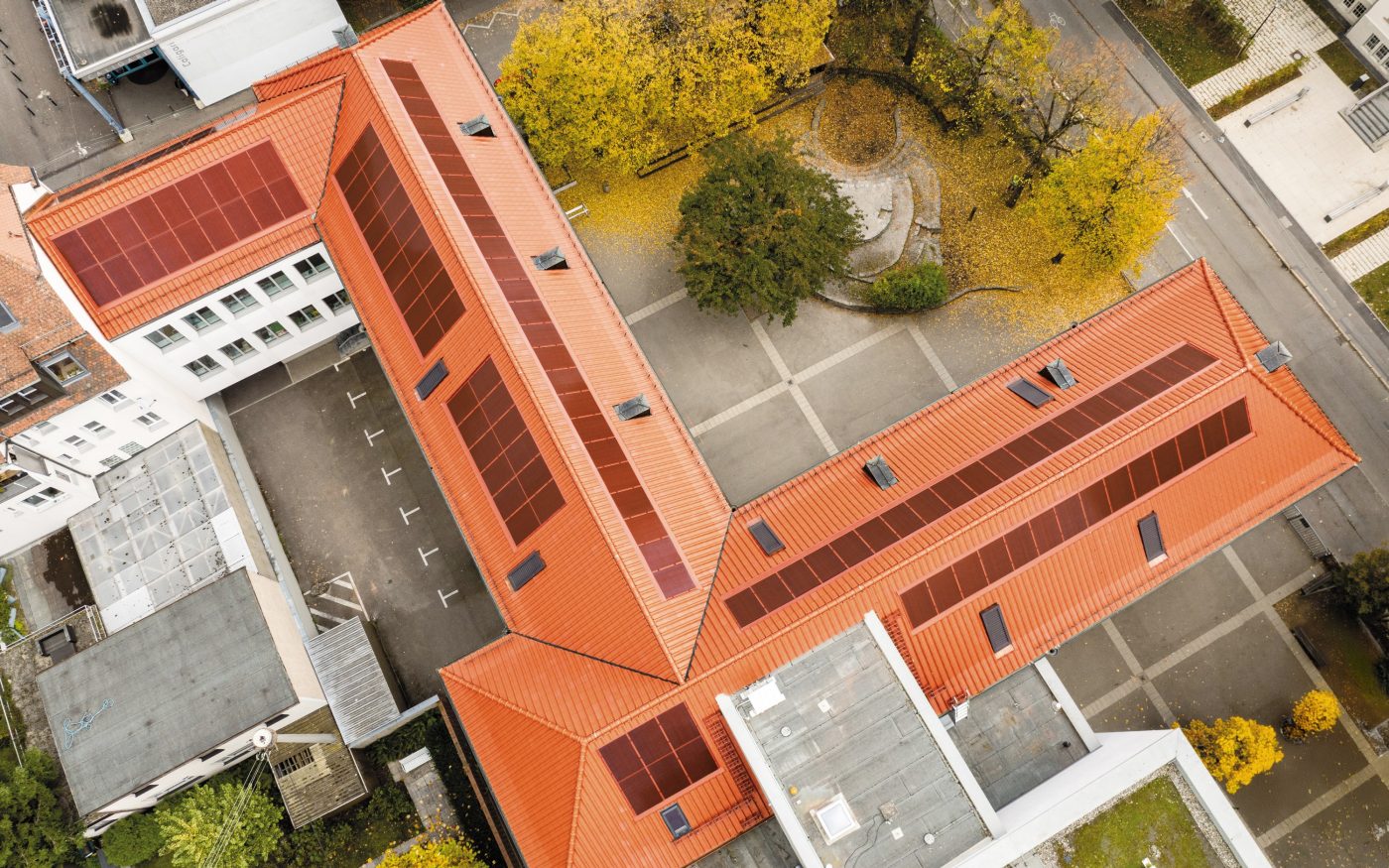

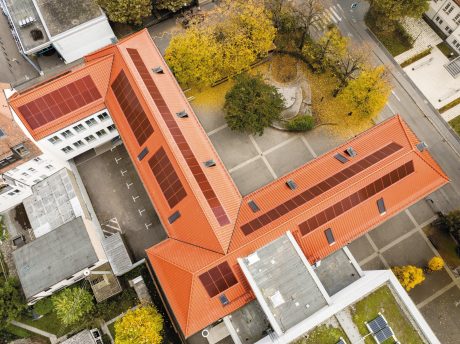

129 integrierte Module

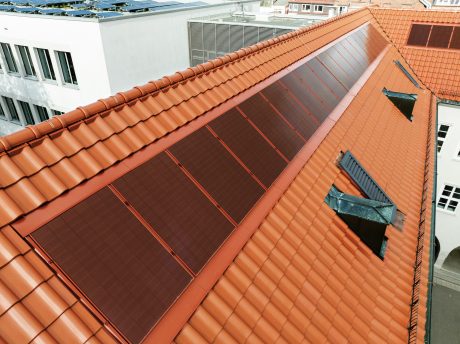

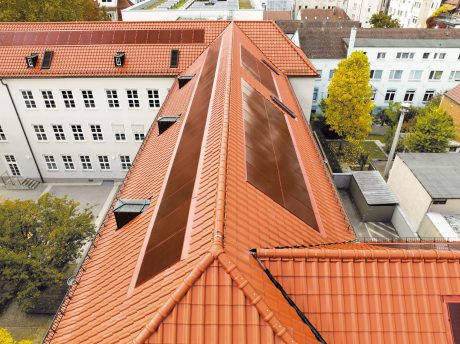

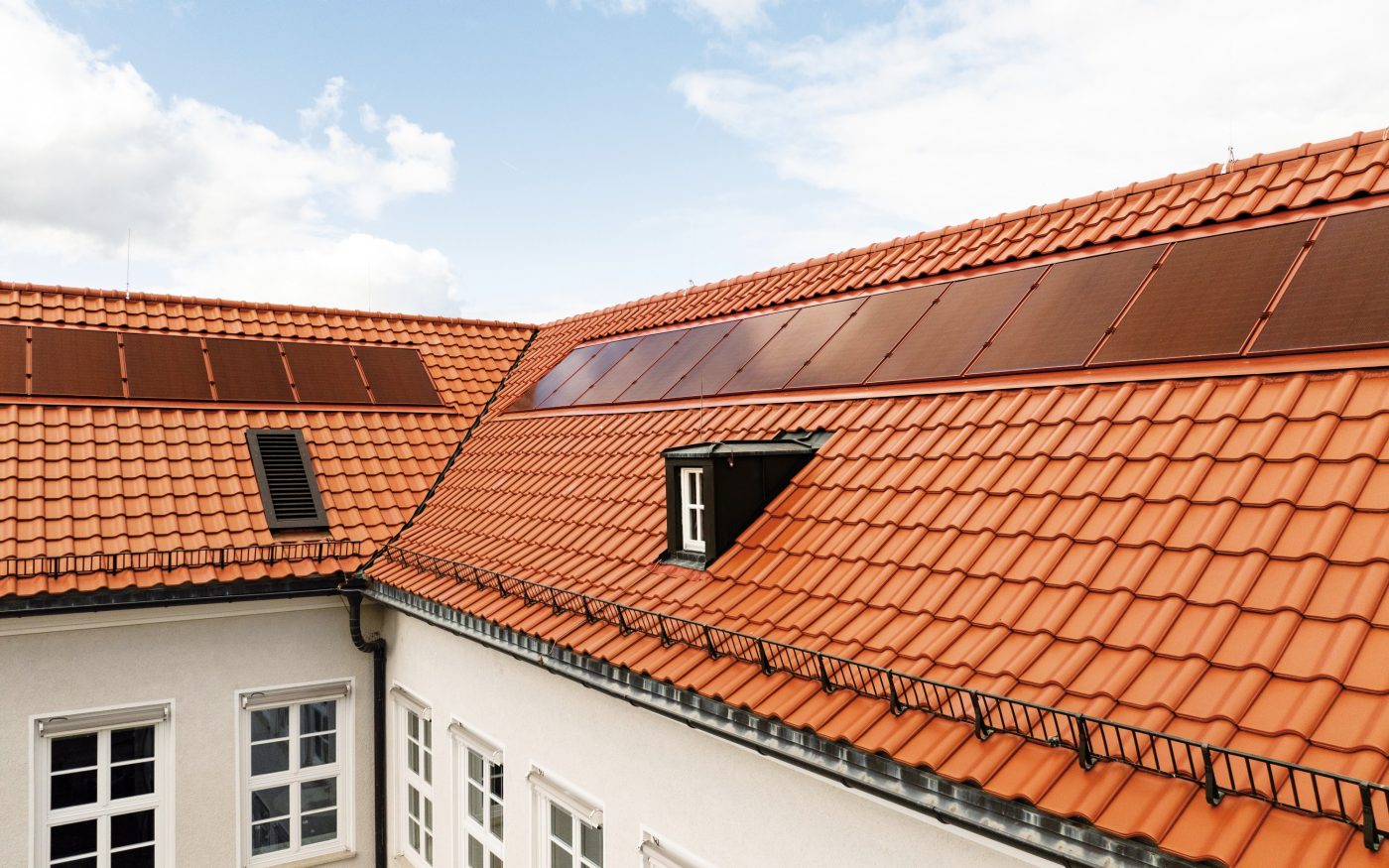

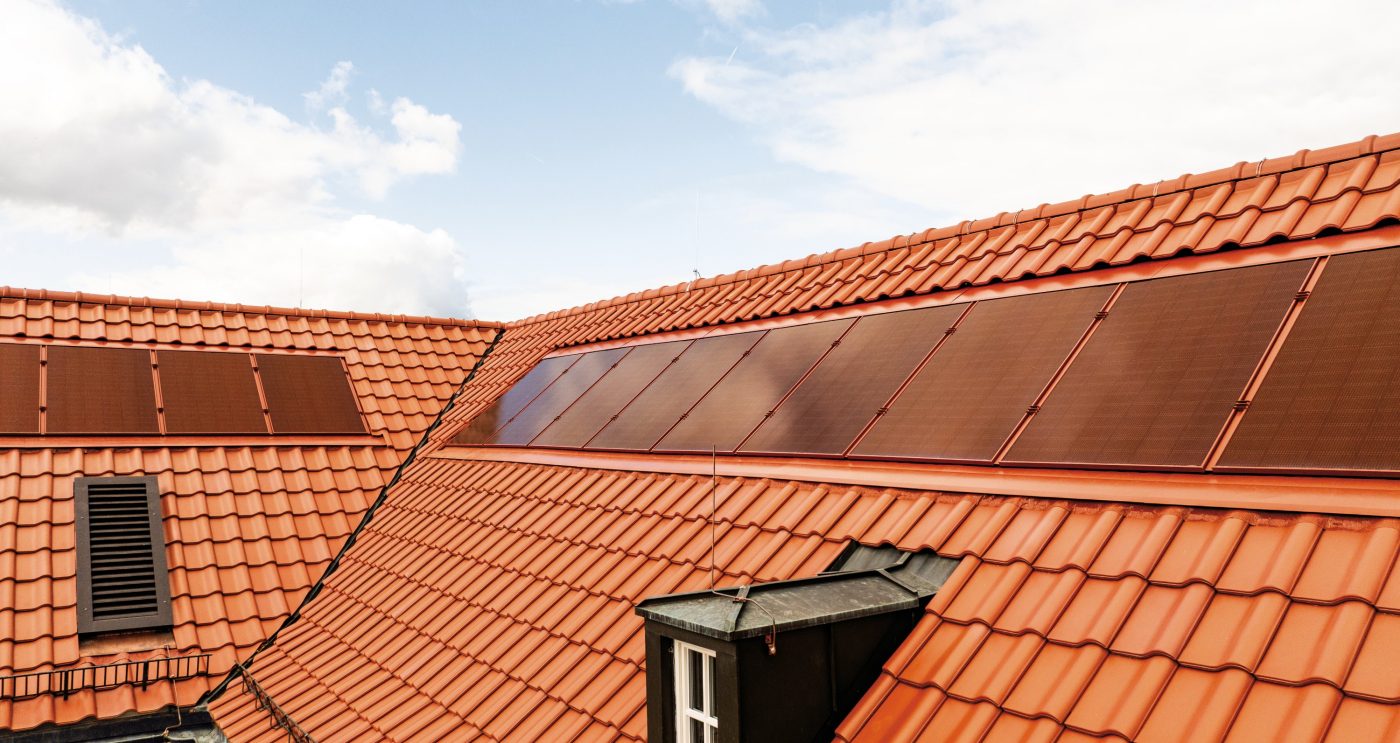

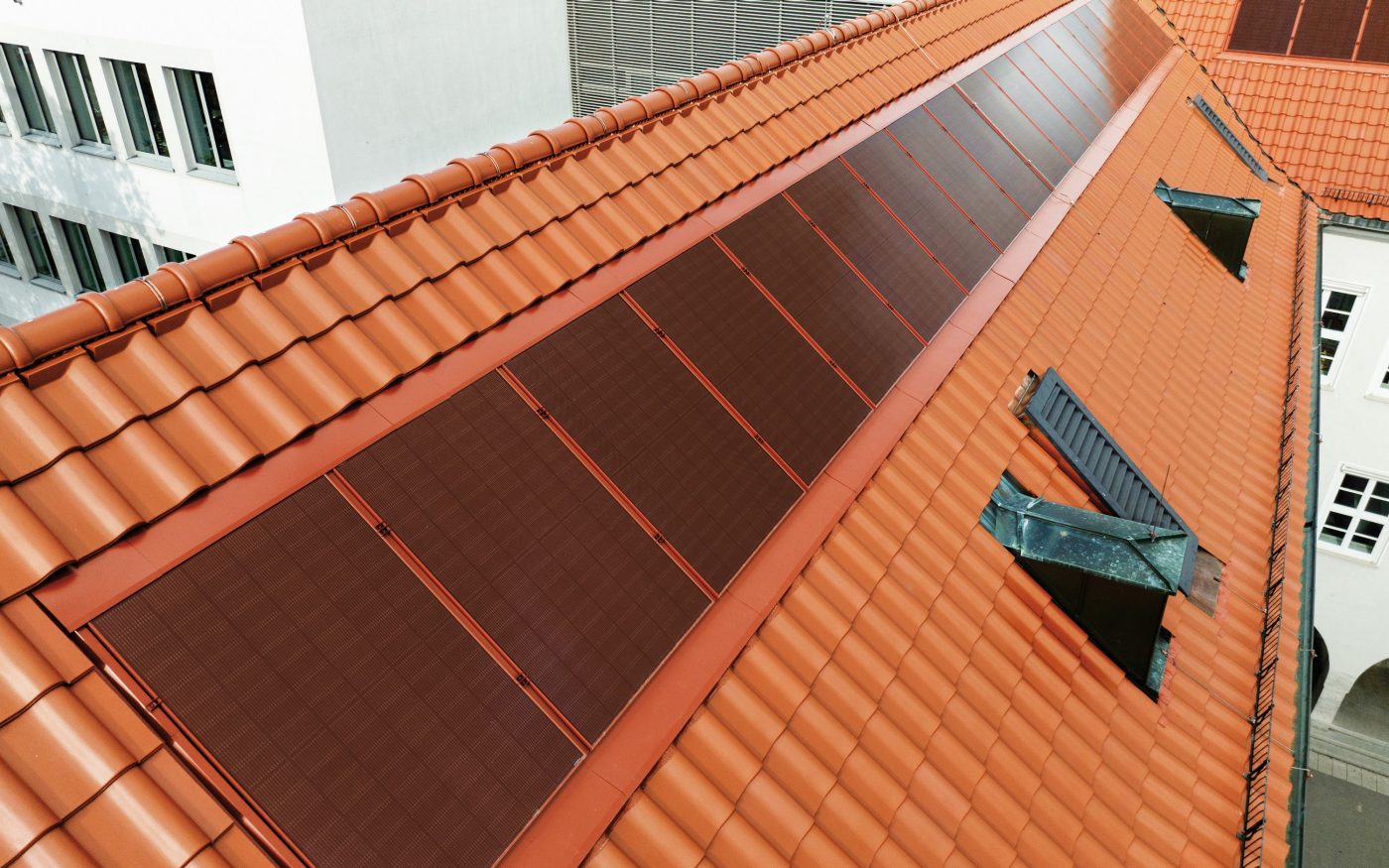

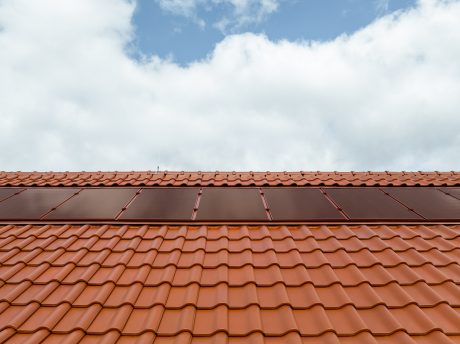

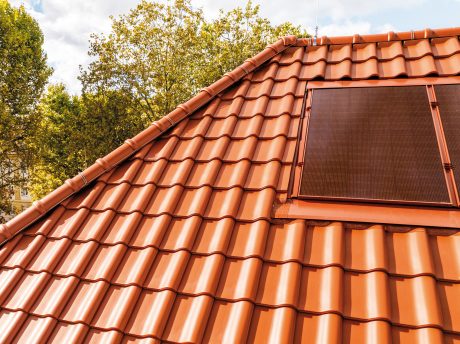

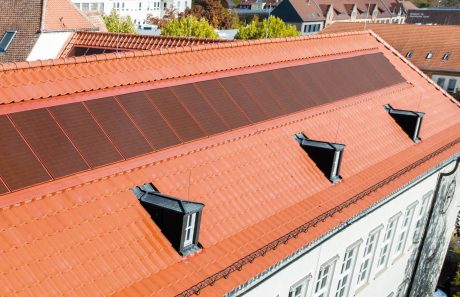

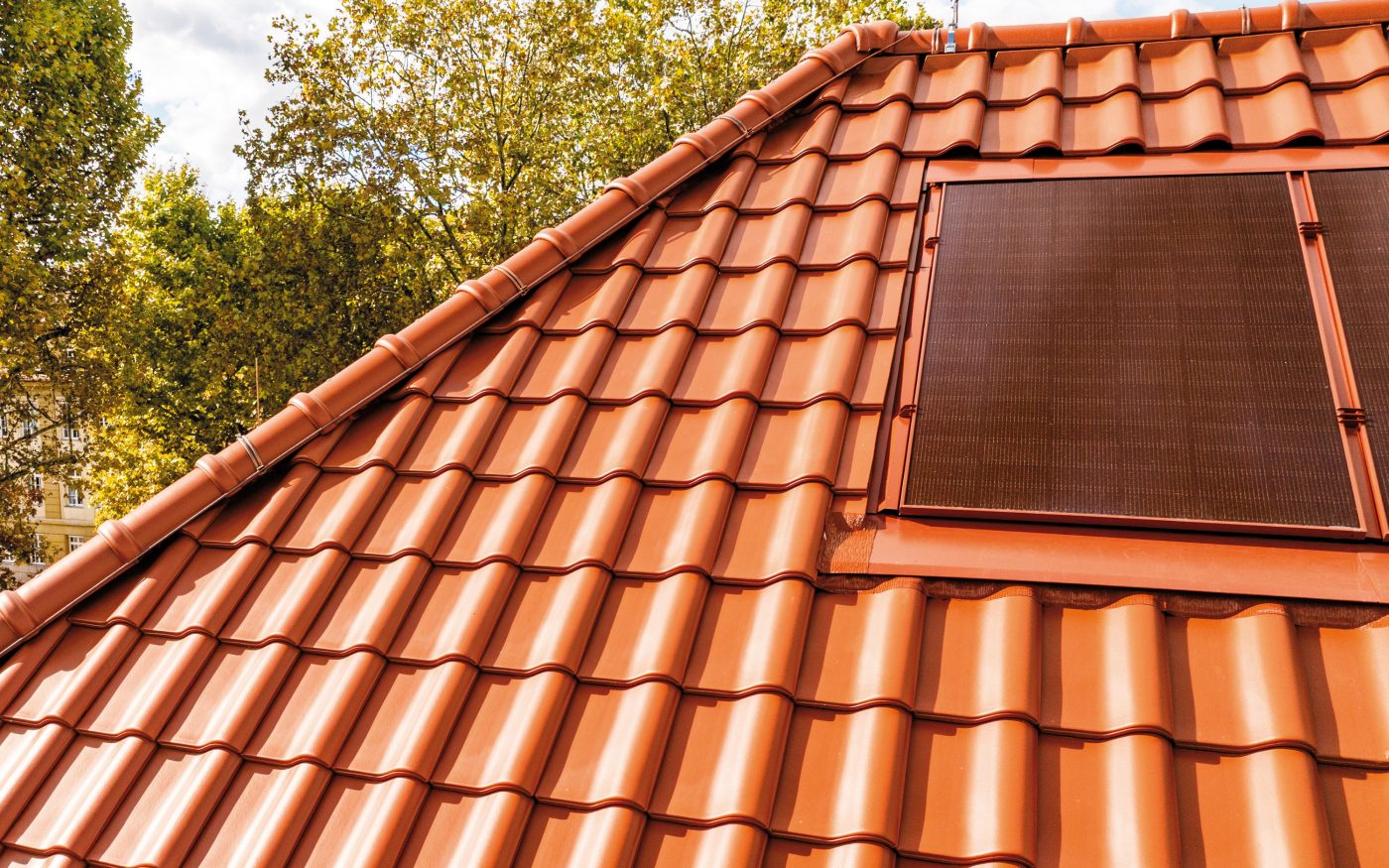

Die Photovoltaikanlage besteht aus 129 roten Modulen mit jeweils 380 Watt Leistung. Daraus ergibt sich eine Gesamtleistung von 49,02 kWp. Die Module wurden dachintegriert ausgeführt und übernehmen damit selbst die wasserführende Ebene. Gerade hier zeigte sich die Komplexität des Systems: Die Blechelemente, die die Module seitlich und untereinander einfassen, sind einzelne Passstücke, was genaue Zuschnitt- und Anpassungsarbeiten erfordert, da jedes Element exakt auf das jeweilige System und die Dachgeometrie abgestimmt sein muss. Unterstützung bei der Installation erhielt das Team durch einen Lehrverleger des wienerberger Photovoltaik-Spezialisten Wevolt, der vor Ort die Besonderheiten des Systems erläuterte – insbesondere im Umgang mit den Blechen und deren Funktion als einfassende Umrandung.  Auch im weiteren Bauverlauf konnten Detailfragen unkompliziert geklärt werden: Per Messenger wurden Fotos ausgetauscht und Lösungen abgestimmt.

Anspruchsvolle Details und Dachneigung

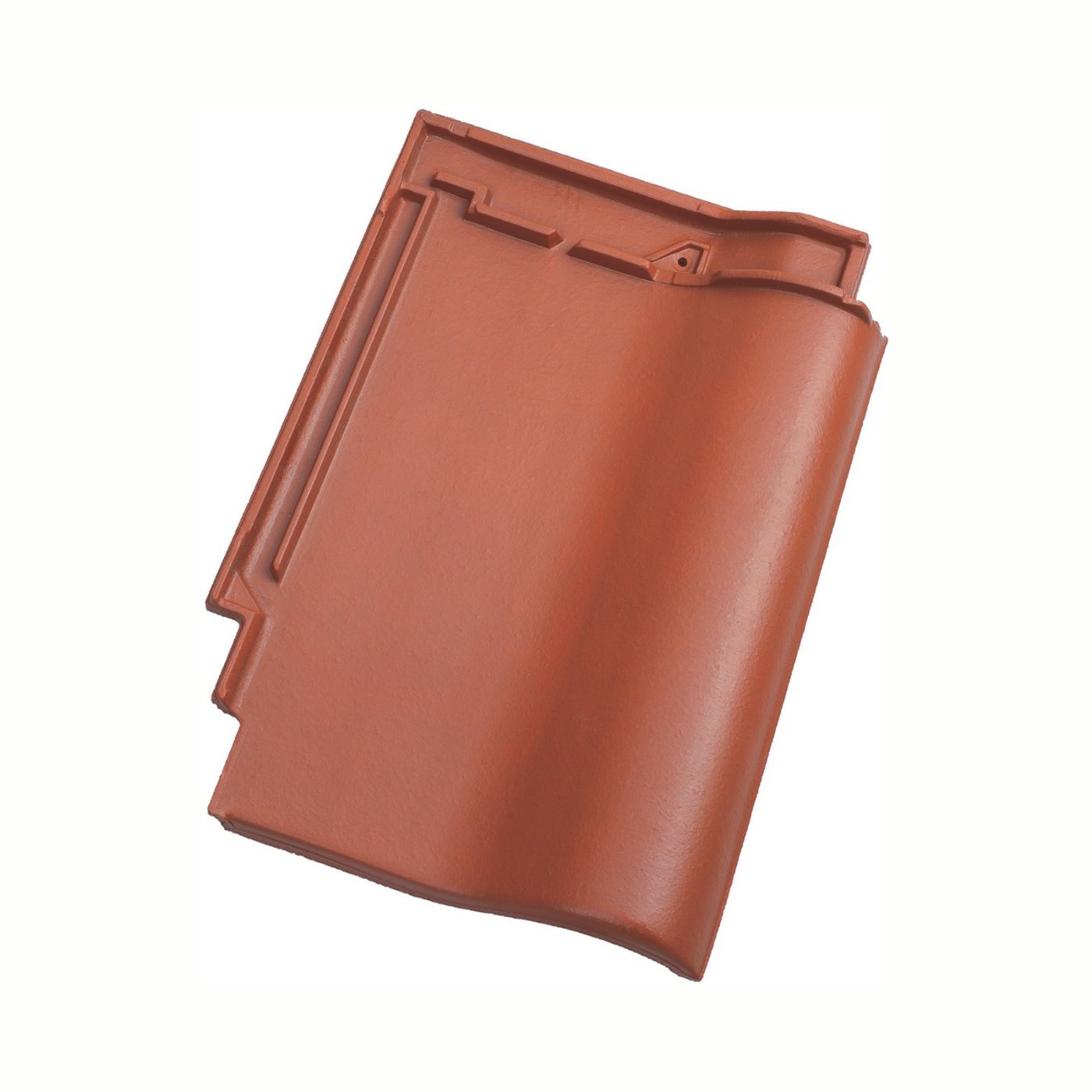

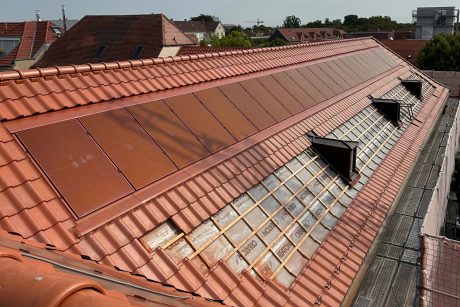

Besonders anspruchsvoll war die Verlegung in Bereichen, in denen nur noch zweireihig gearbeitet werden konnte. Aufgrund der starken Dachneigung wurde das sichere Stehen zur Herausforderung. Hinzu kam, dass viele Ziegel im Anschluss an die Module und die Einfassung eingekürzt werden mussten, um saubere Übergänge herzustellen. Die großformatigen Ziegel zeigten im Einsatz sowohl ihre Stärken als auch ihre Besonderheiten: Durch die größere Deckfläche lässt sich pro Quadratmeter zügig arbeiten. Gleichzeitig erfordern die Fünferpacks beim Verteilen auf der Fläche etwas mehr körperlichen Einsatz. In einzelnen Bereichen hätten kleinere Formate zusätzliche Flexibilität geboten – insbesondere, um die Lattweite variabler einzuteilen. Auf einer Dachfläche mit 23 Modulen war zudem ein durchgehender Längsschnitt erforderlich, um die Modulreihe passgenau einzubinden. Hier zeigte sich, wie wichtig eine präzise Planung und Abstimmung zwischen Dach- und PV-Gewerk ist.

Blitzschutz und Durchdringungen

Ein weiteres Thema war der Blitzschutz. Aufgrund der großen, zusammenhängenden Modulfläche musste eine zusätzliche Ableitung eingeplant werden. Die Integration erfolgte in enger Abstimmung mit den Fachplanern.

Für die Kabeldurchführungen wurden insgesamt drei Durchdringungen hergestellt. Diese wurden mit Gummieinsätzen dauerhaft abgedichtet. Die eigentliche Öffnung in der Unterspannbahn erfolgte kontrolliert per Cuttermesser, um eine saubere, spannungsfreie Durchführung zu gewährleisten.

Einen klassischen „Kniestock“ für Technikanlagen gibt es auf dem geneigten Dach naturgemäß nicht – sämtliche Komponenten mussten daher in das Dachsystem integriert beziehungsweise in den Innenraum geführt werden.
