Unterdachsysteme

Die unsichtbare, aber entscheidende Schicht: das Unterdach

Der Dachraum nimmt in Gebäuden eine besondere Stellung ein. Je nach Nutzung – ob als unbeheizter Stauraum oder als hochwertiger Wohnraum – ergeben sich unterschiedliche Anforderungen an den Dachaufbau. Ein dauerhafter Schutz entsteht dabei nicht allein durch die Dacheindeckung, sondern durch ein Dachsystem, das als Einheit funktioniert:

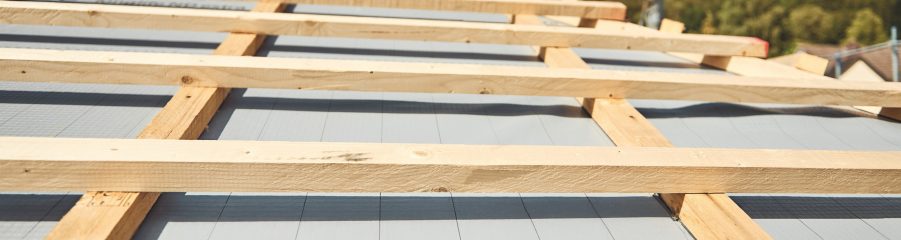

Zwischen Dämmung und Eindeckung übernimmt das Unterdach eine Schlüsselrolle. Es bildet unter der eigentlichen Dacheindeckung eine zusätzliche Schutzebene und sichert das Gebäude zuverlässig gegen Feuchtigkeit, Wind und Witterungseinflüsse ab. Gleichzeitig lässt es durch seine Diffusionsoffenheit Feuchtigkeit aus der Dämmebene entweichen - ein essenzieller Faktor für die Langlebigkeit des gesamten Dachaufbaus und zur Vermeidung von Feuchteschäden.

Dem Unterdach kommt somit eine entscheidende Rolle als Schutz- und Funktionsschicht in der Gesamtheit des Dachaufbaus zu. Die Unterdachbahnen von wienerberger sind auf diese Anforderungen abgestimmt - UDB-eA nach ZVDH, ETA, durchtrittsicher, diffusionsoffen, etc. - und tragen zu einem sicheren, langlebigen und funktionsfähigen Dachaufbau bei. Dank Ihrer Vielseitigkeit bieten die Unterdachbahnen von wienerberger für jeden Einsatzzweck die richtige Lösung.

  • wienerberger Dachbahnen gewähren Ihnen selbst bei flachen Dachneigungen hohe Sicherheit ohne aufwendige Unterdachaufbauten. Unsere Produkte haben sich in der Praxis über Jahrzehnte bewährt und sind strömungstechnisch geprüft. Die Angabe der wienerberger-Regeldachneigung für unsere Dachziegel- und Dachsteinmodelle greift auf unsere langjährige Erfahrung und den im Markt befindlichen Produkten zurück.
  • Damit zahlt sich die überlegene Technik bei unseren wienerberger Dach- und Unterdachprodukten sowohl bei der Bauwerkserstellung wie auch in der langjährigen Nutzung in puncto Kosten, Funktionalität und Langlebigkeit aus.
  • In Übereinstimmung mit den nationalen Regelwerken erlangen unsere Produkte somit den Status "Stand der Technik" und dadurch auch eine anerkannte Gültigkeit. Da es sich hierbei um Ausführungen nach wienerberger Herstellerangaben handelt, die von den nationalen Regelwerken (wie ZVDH, ÖNORM oder SIA-Norm) abweichen, empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Im Downloadbereich weiter unten finden Sie hierfür das passende Musterschreiben inkl. einer Vereinbarungsvorlage.

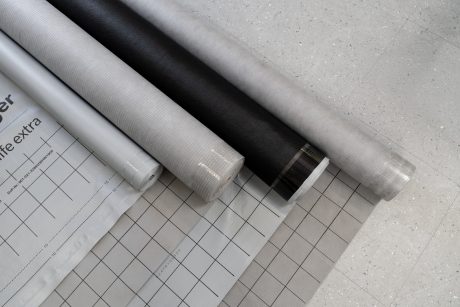

wienerberger Dachbahnen in der Übersicht:

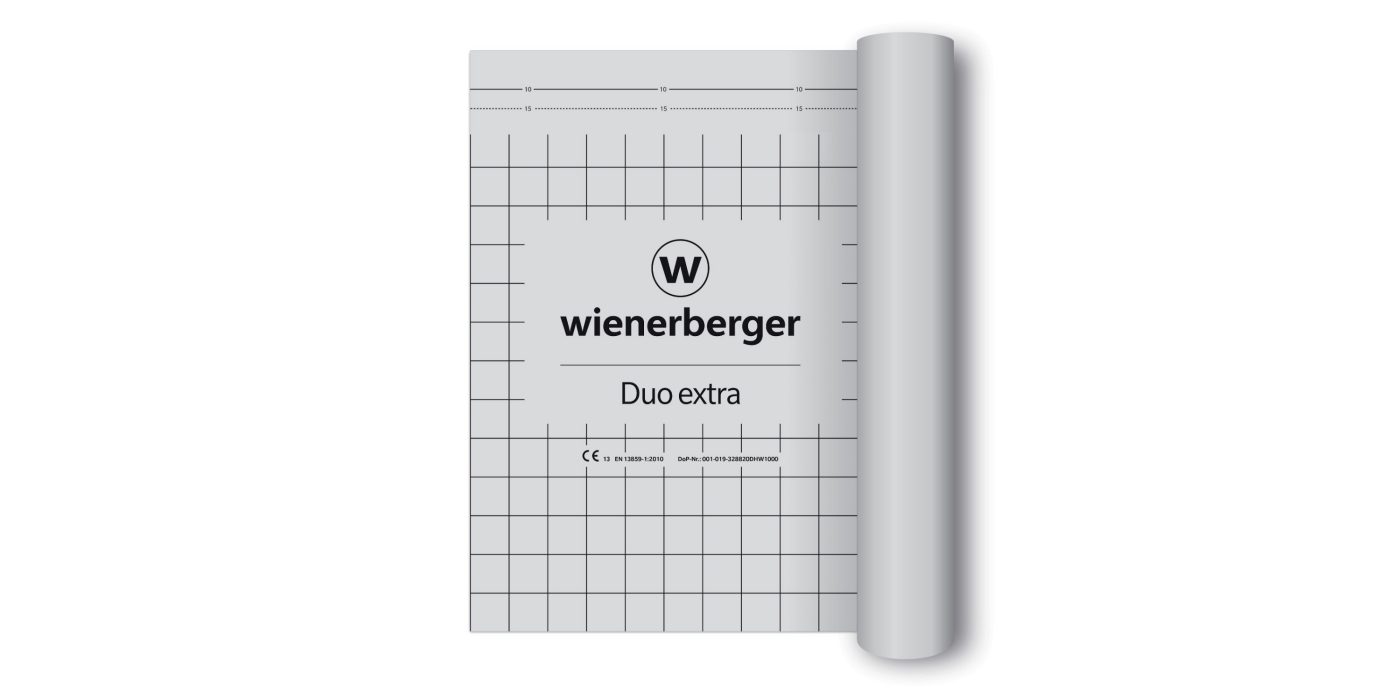

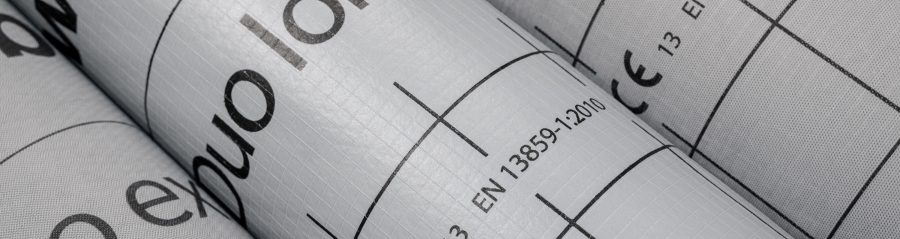

Duo extra

3-lagige, diffusionsoffene Bahn mit mikroporösem Film zwischen zwei Vlies-Schichten.

Duo longlife ND extra

2-lagige diffusionsoffene Unterdeck- und Schalungsbahn mit TPU-Beschichtung und einem PES-Vlies mit Gitterstruktur­prägung.

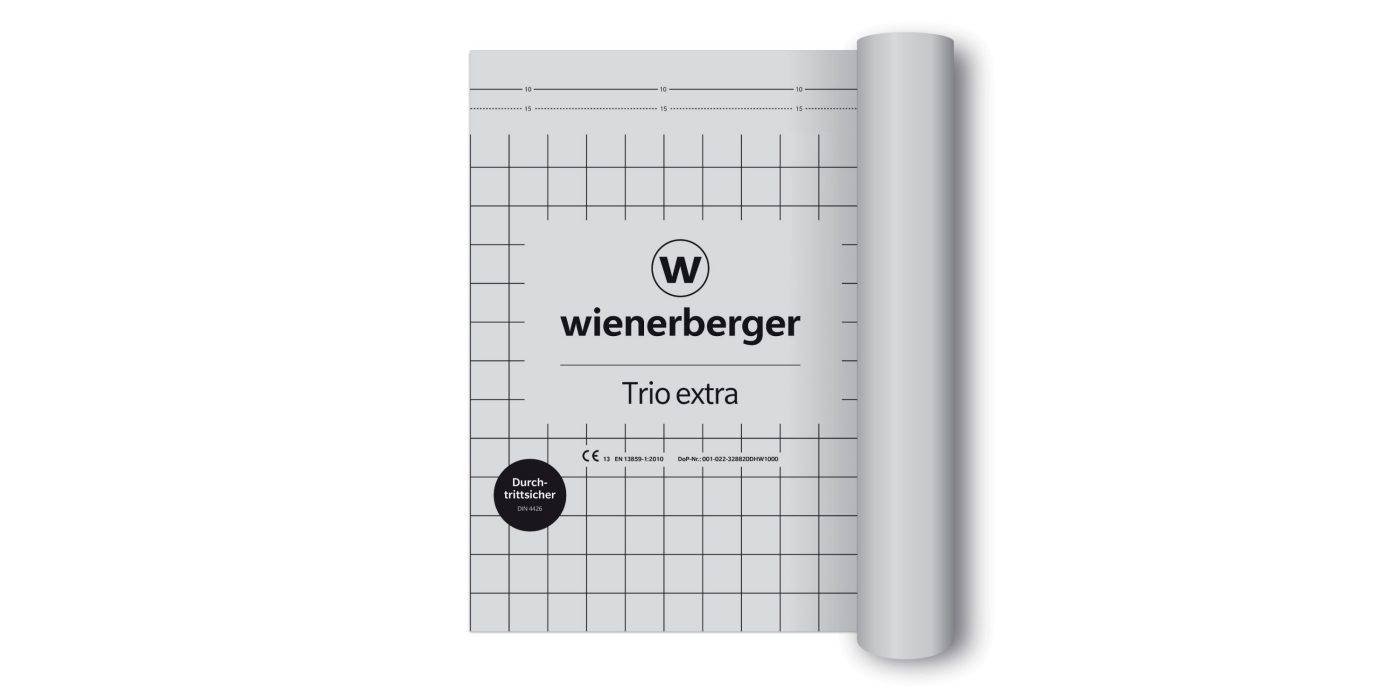

Trio extra

Einsetzbar bei belüfteten und unbelüfteten Dachkonstruktionen als Unterspann-, Unterdeck- oder Schalungsbahn.

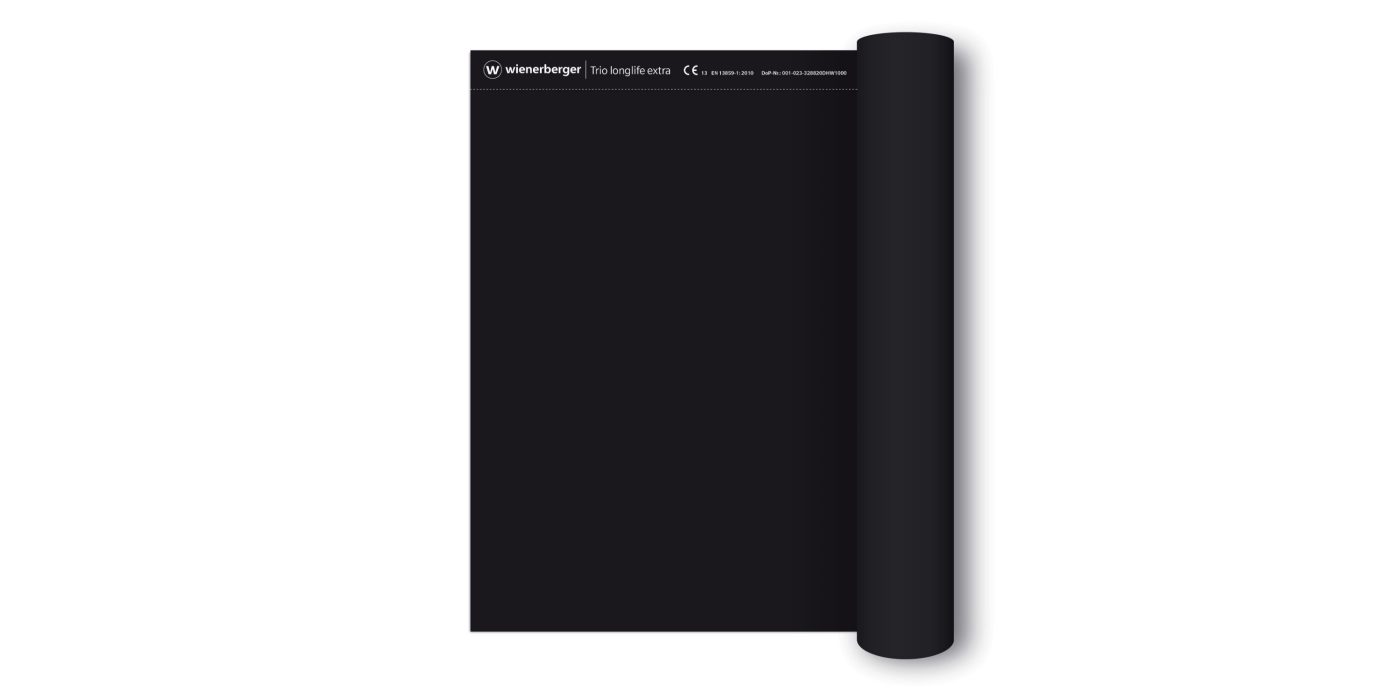

Trio longlife extra

2-lagige, hoch UV-beständige, diffusionsoffene Unterdach- u. Fassadenbahn mit einer Spezial-Acryl-Beschichtung und einem PES-Vlies.

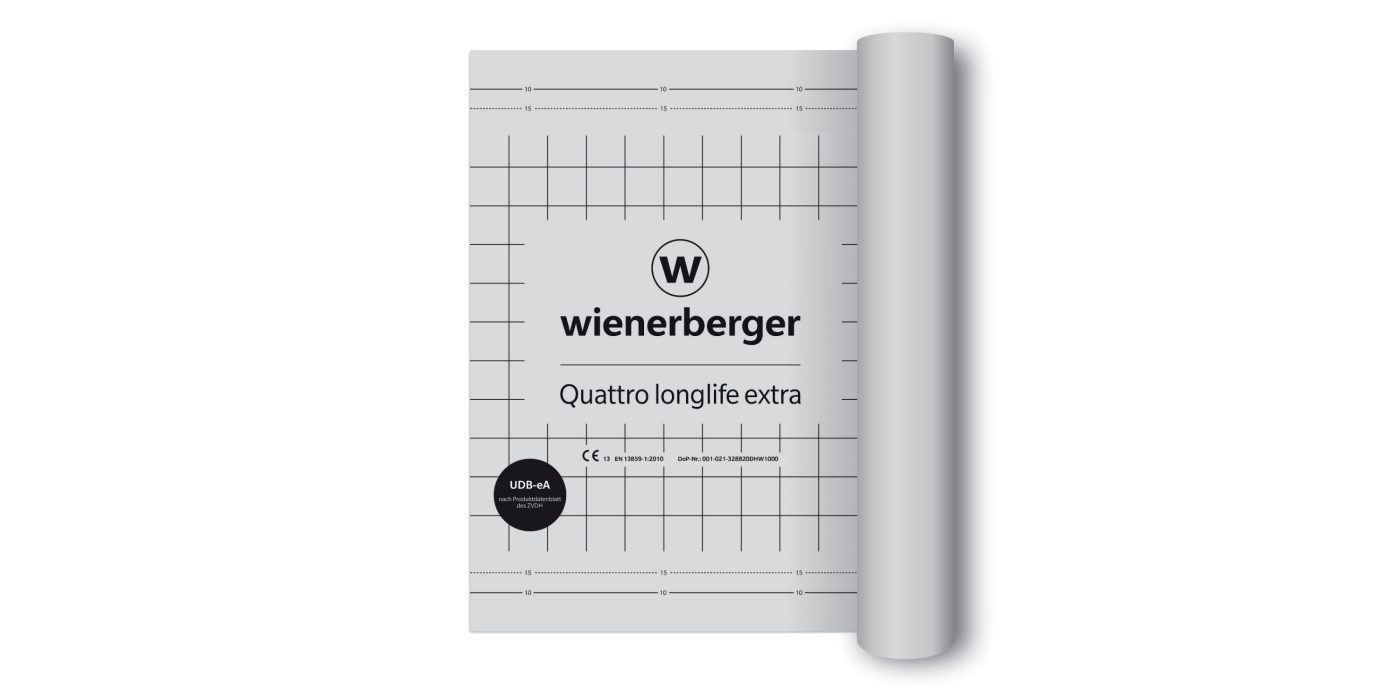

Quattro longlife extra

Mehrlagige, diffusionsoffene, extrudierte Schalungs- u. Vordeckbahn bestehend aus zwei monolithischen TPU-Copolymer-Beschichtungen und einem PES-Vlies.



Angaben zu Dachneigungsgrenzen

Umsetzung von Zusatzmaßnahmen bei der Verwendung von wienerberger Dachziegeln/-steine und wienerberger Dachbahnen - DEUTSCHLAND

A B C D E F Zusatzmaßnahmen nach wienerberger Herstellerangabe
14° 16° 18° 18° 21° 24° Regeldachneigung wienerberger DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥ 14° ≥16° ≥18° ≥18° ≥21° ≥ 24° Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung
Mögliche wienerberger Produkte: DUO extra, DUO longlife ND extra, DUO longlife PV extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥ 12° ≥ 14° ≥ 14° ≥16° ≥17° ≥ 22° Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung
Mögliche wienerberger Produkte: DUO longlife ND extra

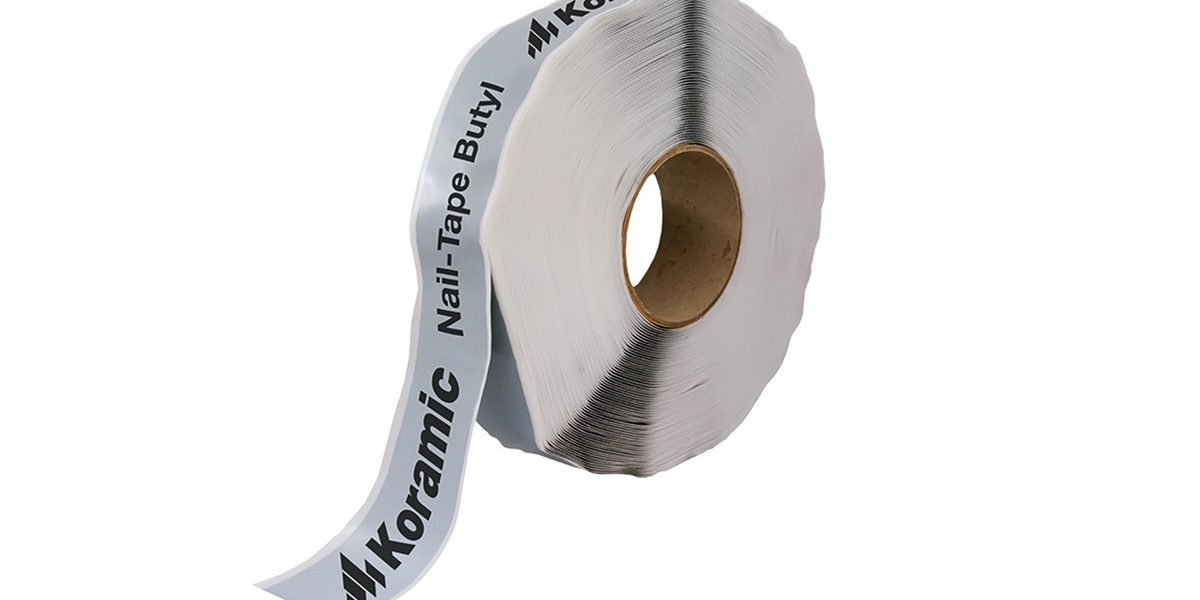

≥ 12° ≥ 14° ≥ 14° ≥16° ≥17° ≥ 22° Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung
Mögliche wienerberger Produkte: DUO extra, DUO longlife ND extra, DUO longlife PV extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥ 10° ≥ 12° ≥ 12° ≥14° ≥15° ≥ 18° Ausführung als regensicheres Unterdach
Mögliche wienerberger Produkte: DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥ 10° ≥ 10° ≥ 10° ≥ 10° ≥ 10° ≥ 10° Ausführung als wasserdichtes Unterdach
Mögliche wienerberger Produkte: QUATTRO longlife extra

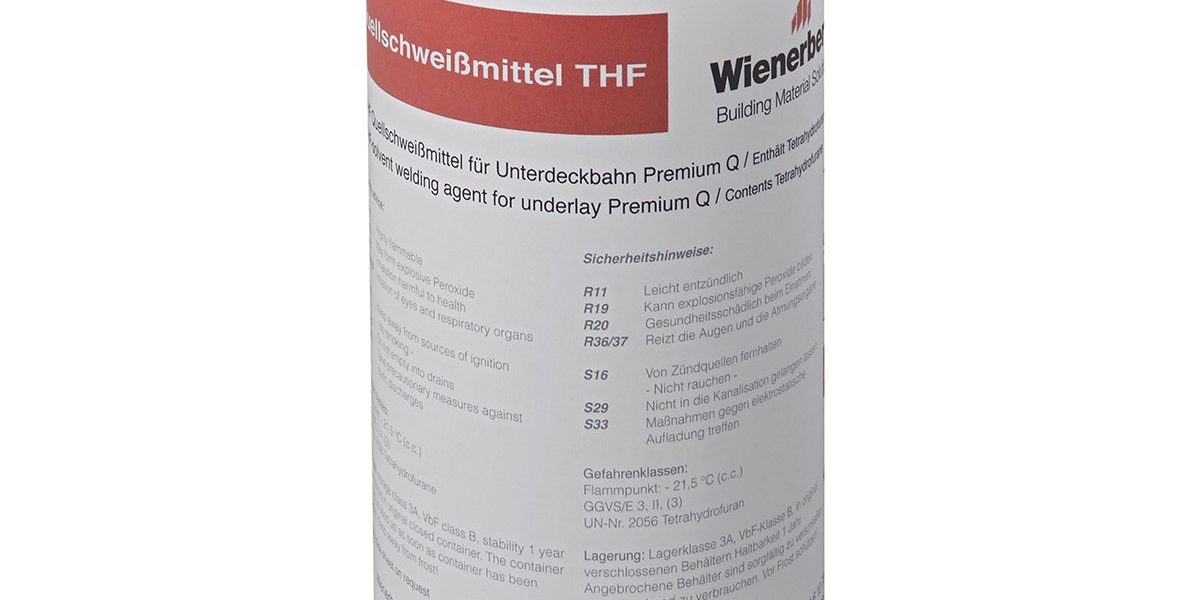

≥ 7° * - - - - - Ausführung als wasserdichtes Unterdach mit eingebundener Konterlatte als "Sonderlösung 7° Dach" verschweißt, bitte gesonderte Verlegerichtlinie beachten. Mögliche wienerberger Produkte: QUATTRO longlife extra



Angaben zur Zuordnung der Zusatzmaßnahmen zur entsprechenden Dachbahn

Einsatzmöglichkeiten der wienerberger Dachbahnen

wienerberger Dachbahn



Unterspannung / Unterdeckung verklebt ohne Nageldichtung Unterspannung / Unterdeckung verklebt mit Nageldichtung Regensicheres Unterdach Wasserdichtes Unterdach Sonderlösung 7°-Dach
DUO extra + + - - -
DUO longlife ND extra + + + - -
TRIO extra + + + - -
TRIO longlife extra + + + - -
QUATTRO longlife extra + + + + +
