Processing PFZ Planfüllziegel

Verarbeitung Poroton-Planfüllziegel

Die hohen Schallschutzwerte machen das Planfüllziegel-System zum idealen Ziegel für Schalldämmwände.

Die hohen Schallschutzwerte machen das Planfüllziegel-System zum idealen Ziegel für Schalldämmwände. Dies trifft insbesondere für den Bereich von Wohnungstrennwänden, Reihenhaustrennwänden sowie Trennwänden zu Fluren oder Treppenhäusern zu.

Beim PFZ-T werden die Ziegel im wirtschaftlichen Dünnbettverfahren versetzt. Dann wird die Wand in einem Betoniervorgang geschosshoch verfüllt. Sinnvollerweise erfolgt die Verfüllung mit Beton zeitgleich mit dem Betonieren der Decke.

Die Vorteile des PFZ-T

Guter Schallschutz vereint mit den Vorteilen des Planziegel-Systems. Schnell und einfach!

Der ideale Ziegel für schlanke, wirtschaftliche und schalldämmende Wände zwischen Wohnungen, in Treppenhäusern, in Wirtschaftsbauten und bei verdichteter Bebauung in Innenstädten. Verbesserte Bauqualität bei Minimierung der Wandbaukosten.

Mehr Informationen zur Verarbeitung von Poroton-Planfüllziegeln

Poroton Planungs- und Verarbeitungshandbuch PDF - 25 MB

Download wird vorbereitet ... Alle Dateien herunterladen (1)

Schritt für Schritt

poroton, mortar, construction worker, first layer

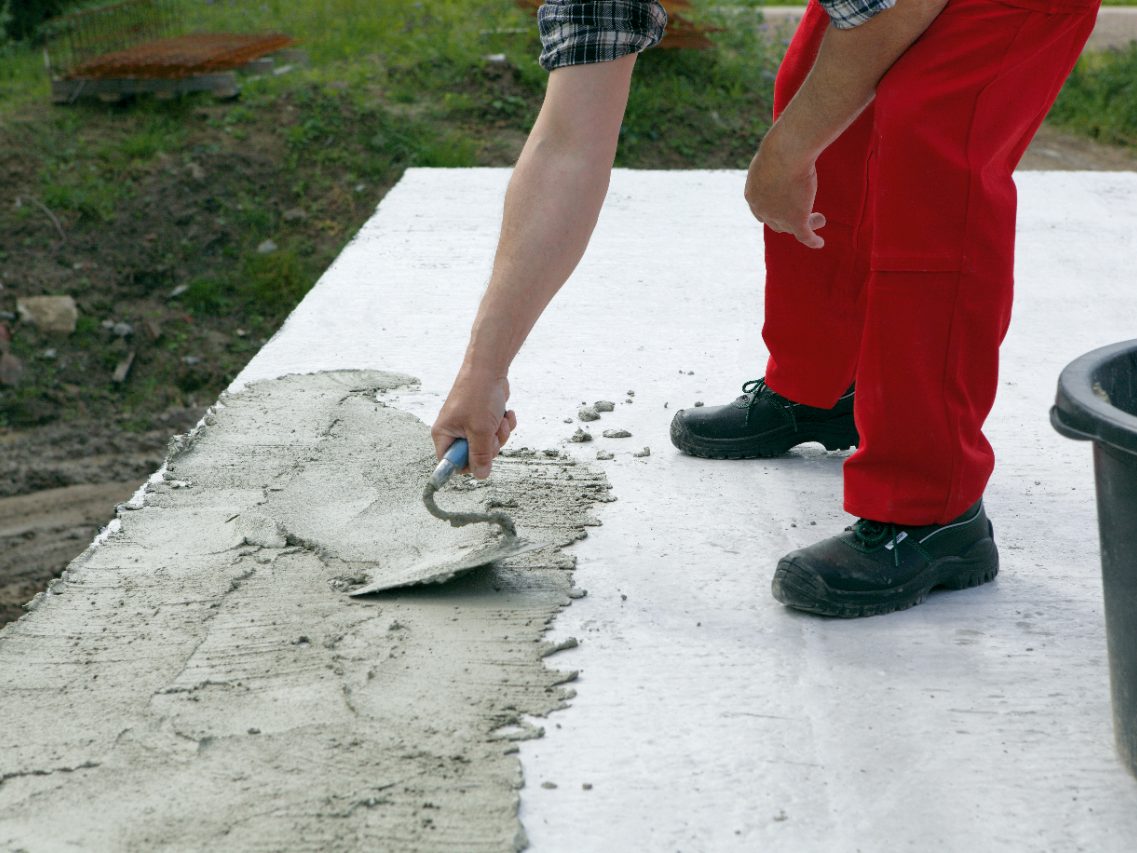

Anlegen der ersten Schicht

1. Schritt

Die erste Schicht wird exakt lot- und waagerecht in herkömmlichem Mörtel versetzt. Damit werden Unebenheiten der Decke ausgeglichen.

Einfacher, noch präziser und viel schneller geht das Setzen der ersten Ziegelschicht mit dem Justierboy.

Processing PFZ Planfüllziegel

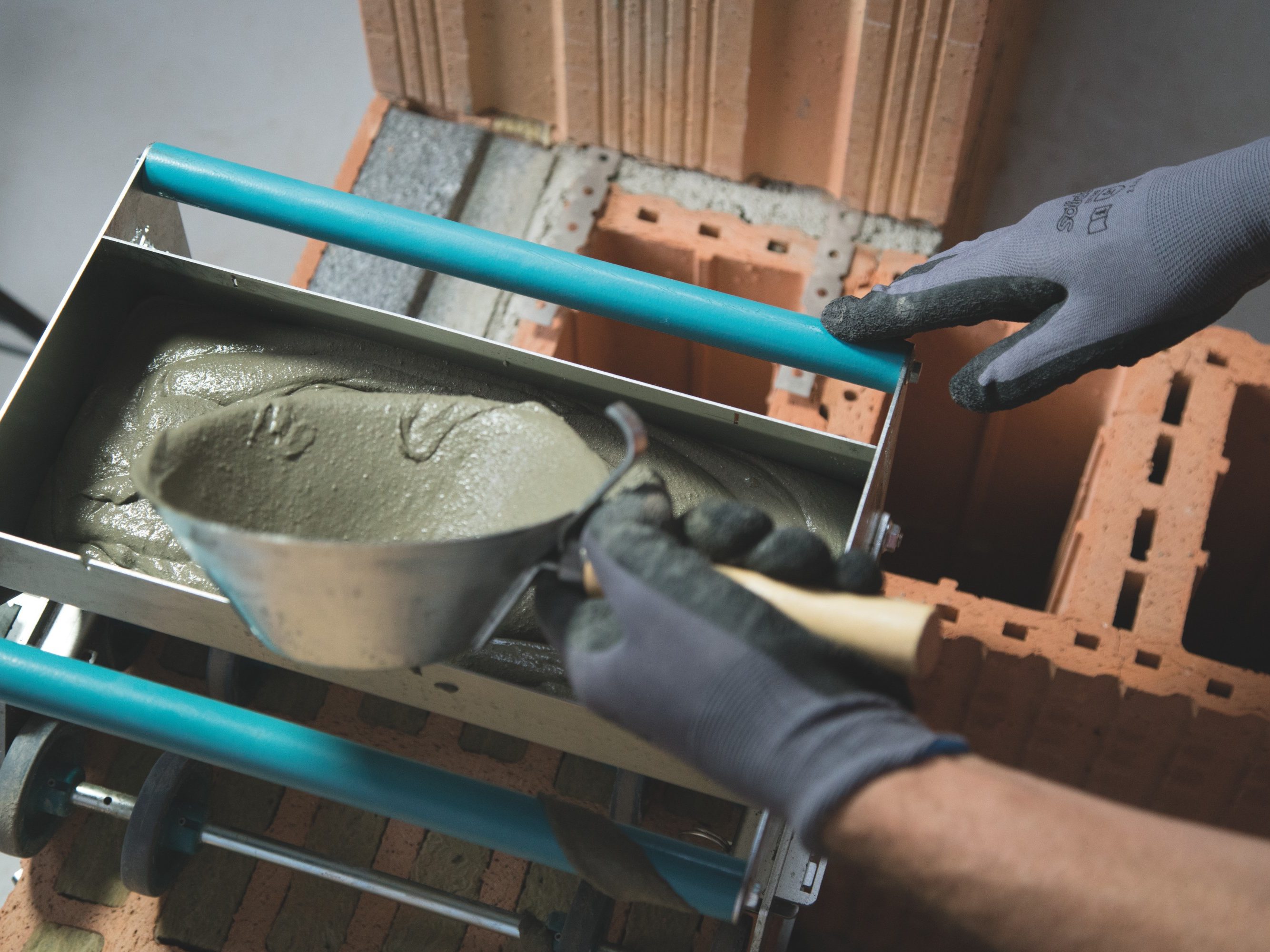

Erstellen der Wand mit Dünnbettmörtel

2. Schritt

Nachdem die erste Schicht auf Mörtel versetzt ist, wird nicht verfüllt, sondern in Dünnbettverfahren die Wand in ihrer gesamten Höhe erstellt.

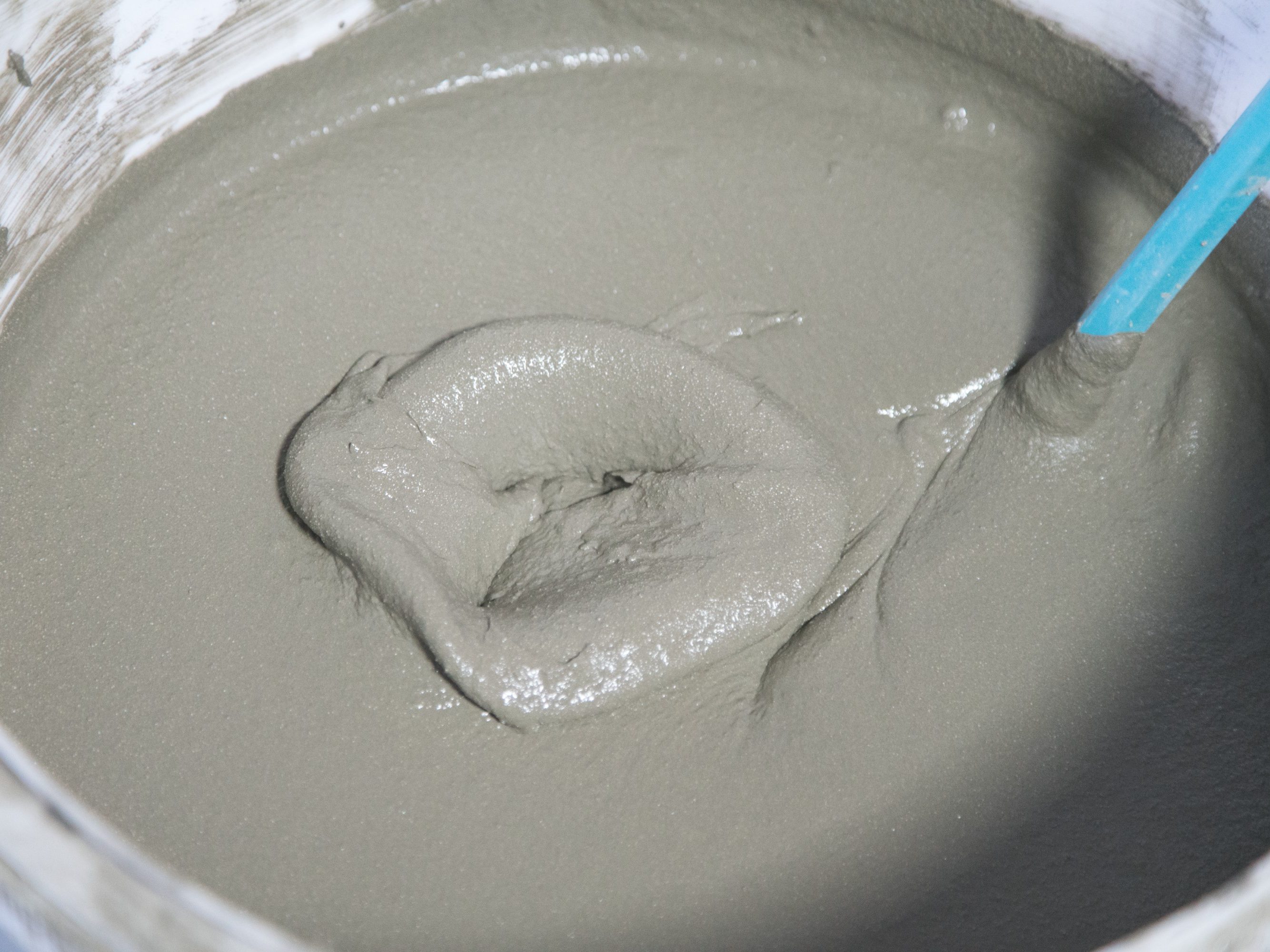

Dazu wird der Poroton-Dünnbettmörtel mit dem Quirl im Eimer angerührt und in die VD-Mörtelrolle gefüllt. Mit der Mörtelrolle wird dann der genau dosierte Dünnbettmörtel auf die Stege der versetzten Planziegel aufgetragen. Alternativ können die Ziegel auch in den Dünnbettmörtel einzeln getaucht werden.

Processing PFZ Planfüllziegel

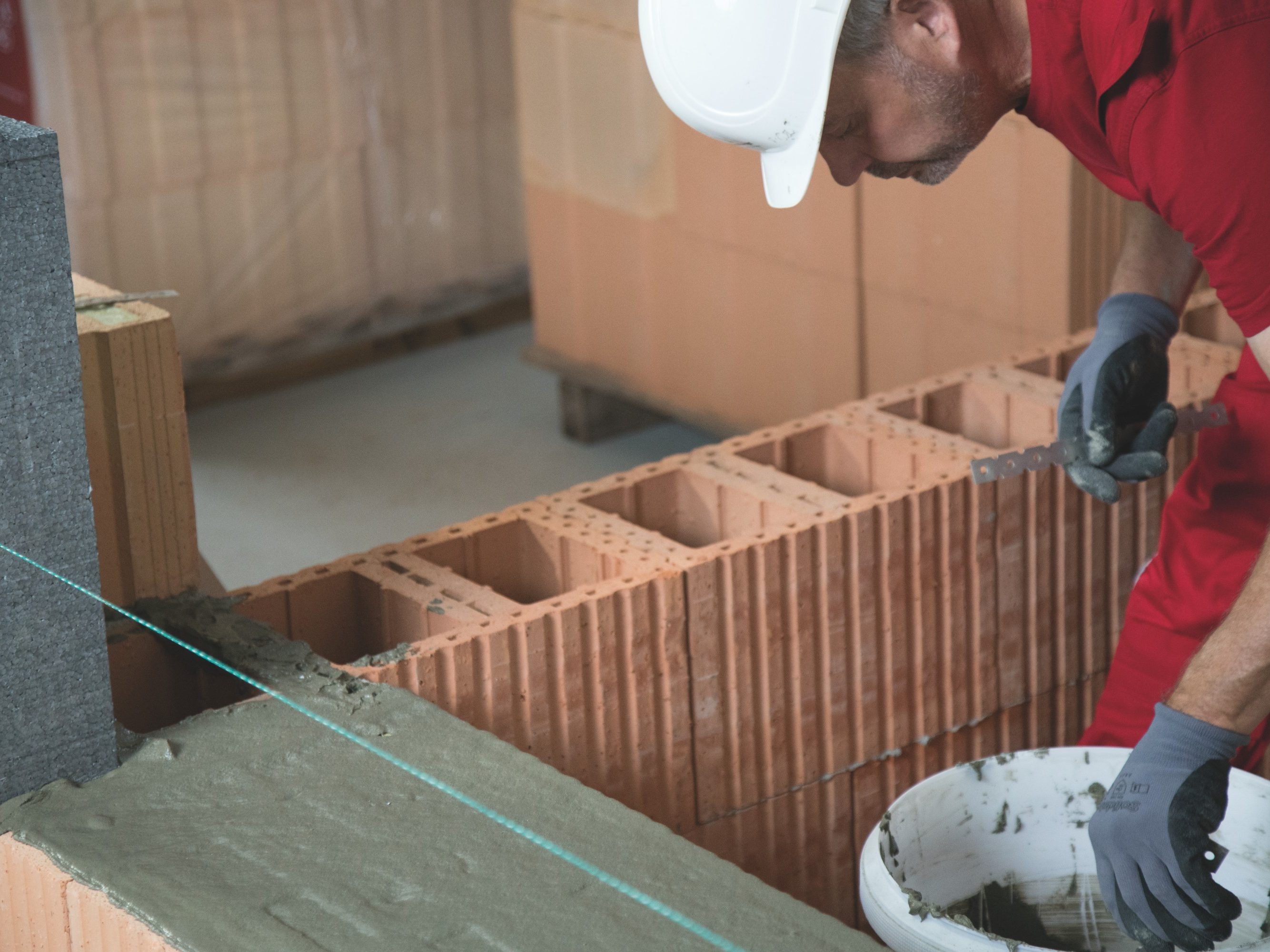

Versetzen der Planfüllziegel

3. Schritt

Jetzt werden die PFZ-T versetzt. Die Stoßfugen passen exakt in Nut und Feder zusammen. Das ergibt ein homogenes Mauerwerk, fast ohne Mörtelfugen.

Processing PFZ Planfüllziegel

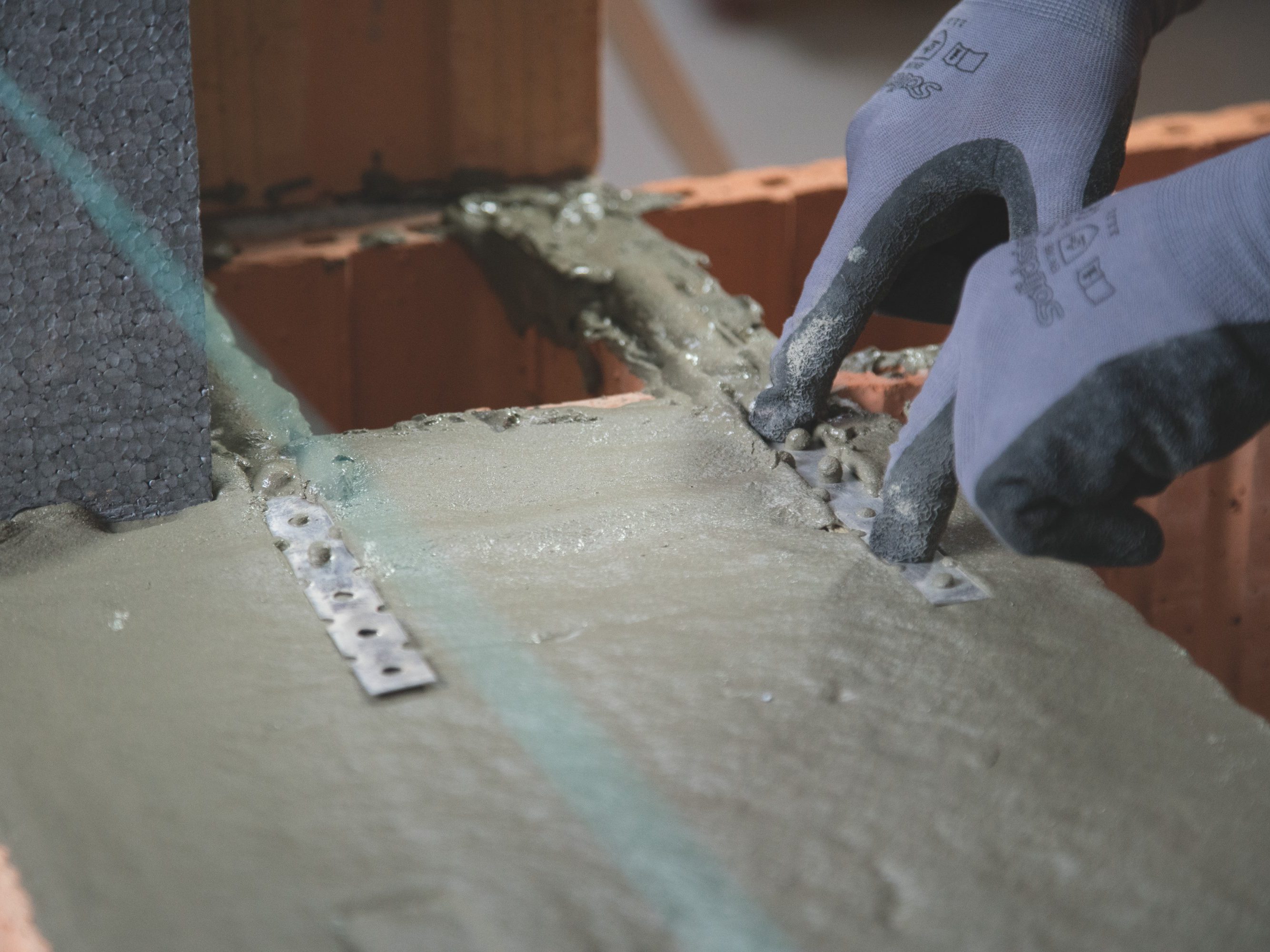

Wandanschluss durch Stumpfstoßtechnik

4. Schritt

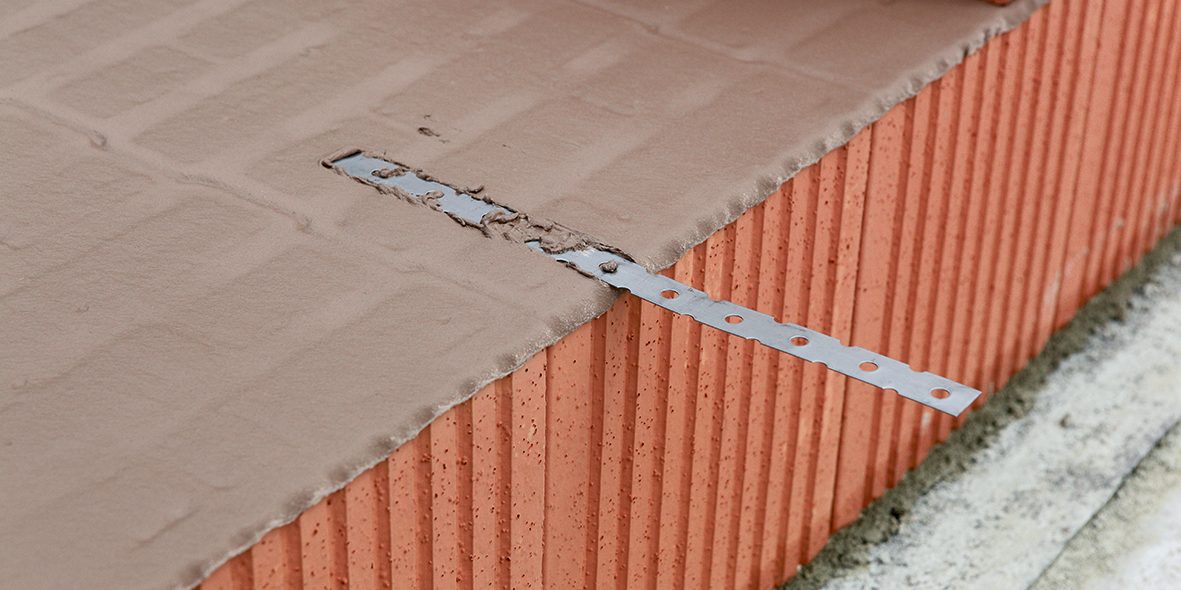

Der Wandanschluss erfolgt durch Stumpfstoßtechnik. Die speziellen Flachstahlanker werden bereits beim Mauern der Anschlusswände z.B. Außenwand eingesetzt.

Processing PFZ Planfüllziegel

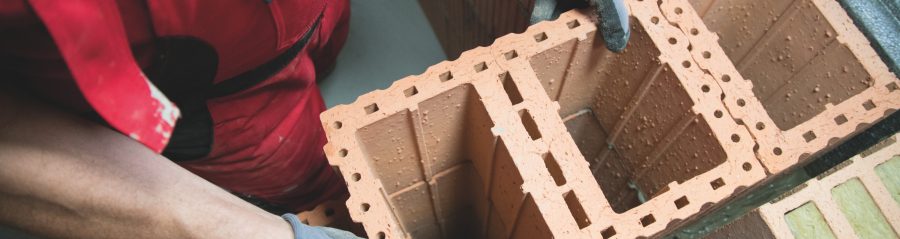

Verfüllen mit Beton

5. Schritt

Zum Schluß wird die fertige Schallschutzwand in einem Arbeitsgang geschoßhoch verfüllt. Idealerweise mit dem Gießen der aufliegenden Decke.

Young man working with iPhone and Laptop

Sie haben Fragen?

Sie vermissen Informationen auf unserer Website oder können sie nicht finden, möchten aber Hilfe erhalten?

Kontaktieren Sie uns

Verwandte Themen

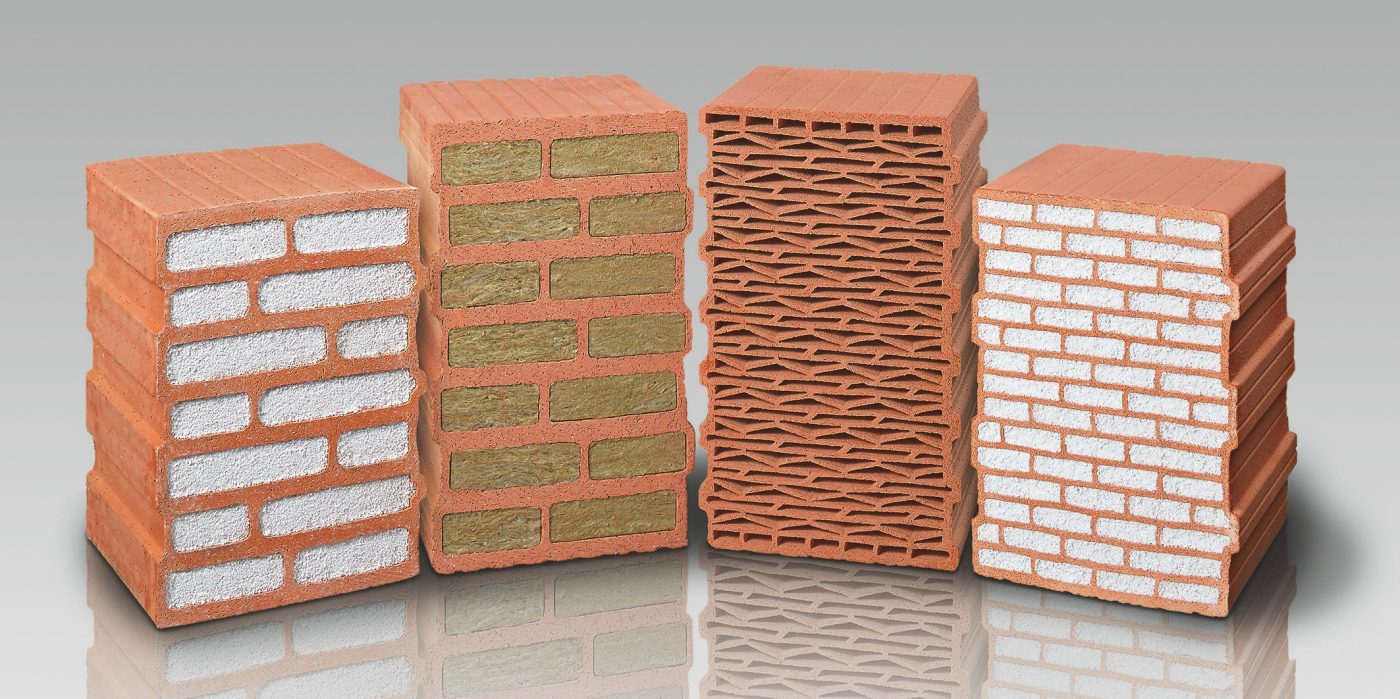

T7(T8)-36,5-P + T8-425,5-MW + T9(T8)-42,5 + T7-36,5-PF
