Stumpfstoßtechnik

Durch die bauübliche und rationelle Stumpfstoßtechnik ist es möglich, zug- und druckfeste Verbindungen tragender und nichttragender Wandscheiben ohne aufwendige Mauerwerksverzahnungen nach DIN EN 1996 auszuführen.

Stumpfstoßtechnik als Wandanbindung

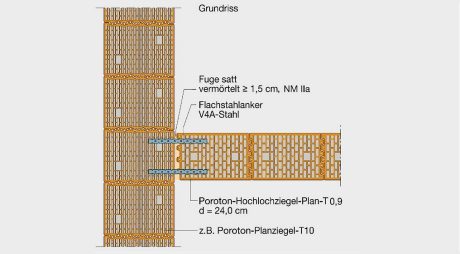

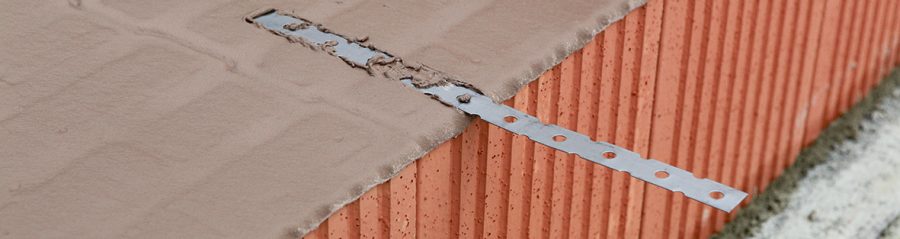

Durch die bauübliche und rationelle Stumpfstoßtechnik ist es möglich, zug- und druckfeste Verbindungen tragender und nichttragender Wandscheiben ohne aufwendige Mauerwerksverzahnungen nach DIN EN 1996 auszuführen. Hierbei werden Wände ohne Einhaltung der Verbandsregeln stumpf gegeneinander gestoßen. Durch das Einlegen von Flachstahlankern aus V4A-Stahl wird eine zusätzliche Wandhalterung erreicht. Nichttragende Innenwände können so i. d. R. als drei- oder vierseitig gehalten angenommen werden.  Stumpfgestoßene tragende Wände sind als zweiseitig gehalten zu bemessen (obere und untere Halterung).

Voraussetzung für die Anwendung der Stumpfstoßtechnik ist eine rechnerische Ermittlung der erforderlichen Anzahl der Flachstahlanker. Die Grundlagen für die Anwendung und die Bemessung von Stumpfstoßverbindungen kann der Norm DIN EN 1996 entnommen werden.

Aus konstruktiven Gründen wird empfohlen, generell Flachstahlanker einzulegen, auch wenn sie statisch nicht erforderlich sind. Um Verletzungen vorzubeugen, werden die Flachstahlanker bis zum Gegenmauern der Querwände nach oben abgebogen. Der Stumpfstoß ist aus statischen und schallschutztechnischen Gründen mit NM IIa satt zu vermörteln.

Vorteile der Stumpfstoßtechnik

  • Verringerter Arbeitszeitbedarf durch Wegfall aufwendiger verzahnter Abmauerungenn
  • Freie Verkehrsflächen
  • Problemloser Anschluss bei verschiedenen Steinformaten und-höhen
  • Wegfall von Wärmebrücken bei einbindenden Innenwänden höherer Rohdichten in hochwärmedämmenden Außenwänden
  • Einwandfreie Umsetzung der statischen Annahmenn
  • Einsatz bei Plan- und Blockziegel, Schallschutzziegel, Kleinformaten

Weitere Ausführungen zur Stumpfstoßtechnik sowie der Bemessung (inkl. Beispiele) finden Sie in unserer Broschüre "Technische Information Wandlösungen", die Ihnen oben zum Download zur Verfügung steht.
