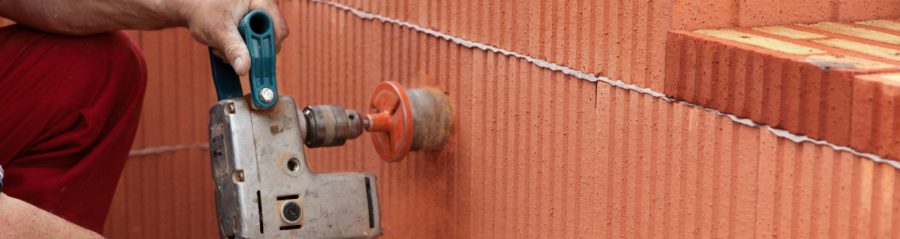

poroton, mortar, construction worker, slit, cut

Schlitze und Aussparungen

Zur Erstellung haustechnischer Anlagen bei Neu- und Altbauten aus Mauerwerk werden die hierfür erforderlichen Leitungen vorwiegend in nachträglich hergestellten Schlitzen und Aussparungen verlegt.

Werden Schlitze und Aussparungen nicht im gemauerten Verband, sondern nachträglich hergestellt, sind sie mit speziellen Schlitzwerkzeugen realisiert, mit denen Breite und Tiefe genau eingehalten werden. Zum Schlitzen von Ziegelmauerwerk eignen sich Mauernutfräsen mit zwei parallel laufenden Diamant-Trennscheiben.

Beim Fräsen der Schlitze wird das Mauerwerk nicht erschüttert und damit ein Ausbrechen der Stege bei sachgemäßer Ausführung vermieden.

Allgemeine Hinweise

Horizontale und schräge Schlitze sind zulässig:

  • nur im Bereich 0,4 m ober- bzw. unterhalb der Rohdecke,
  • nur an einer Wandseite

Die Schlitztiefe darf um 10 mm erhöht werden, wenn Werkzeuge verwendet werden, mit denen die Tiefe genau eingehalten werden kann, z.B. Fräsen.

Vertikale Schlitze und Aussparungen ohne statischen Nachweis (nachträglich hergestellt)

Vertikale Schlitze und Aussparungen können die Tragfähigkeit der Wand erheblich beeinträchtigen, weil die seitliche Aussteifung verringert bzw. aufgehoben wird. Aussparungen in Schallschutzwänden verringern das Schalldämm-Maß!

  • Abstand der Schlitze von Öffnungen ≥ 115 mm
  • bei Verwendung von Fräsen dürfen in 240 mm dicken Wänden 10 mm tiefe Schlitze gegenüberliegen

Schlitze bis maximal 1 m über Fußboden dürfen bei Wanddicken ≥ 240 mm bis 80 mm tief und 120 mm breit ausgeführt werden.



Wichtig: Um die Anforderungen an die Luft- bzw. Winddichtheit gemäß DIN 4108 und Energieeinsparverordnung einzuhalten, sollten Schlitze und Aussparungen sorgsam abgedichtet werden. Dies kann z.B. bei Steckdosen durch sattes Eingipsen oder Spezialeinsätze erfolgen.

Weitere Informationen zur Ausbildung von Schlitzen und Aussparungen finden Sie in unserer Broschüre "Technische Information Wandlösungen" sowie dem "Merkblat Schlitze und Aussparungen", die Ihnen oben zum Download bereit stehen.

Young man working with iPhone and Laptop

Sie haben Fragen?

Sie vermissen Informationen auf unserer Website oder können sie nicht finden, möchten aber Hilfe erhalten?

Was können wir tun, um Ihnen zu helfen?

Ich benötige indivuduelle Beratung

Nehmen Sie Kontakt zu Ihrem persönlichen Fachberater auf

Ich möchte weitere Informationen

Schauen Sie am besten gleich in unserem Bereich "Informationen & Wissen" vorbei

Ich möchte Wienerberger Produkte erwerben

In unserer Händlersuche finden Sie einen Fachhandelspartner in Ihrer Nähe

Verwandte Themen

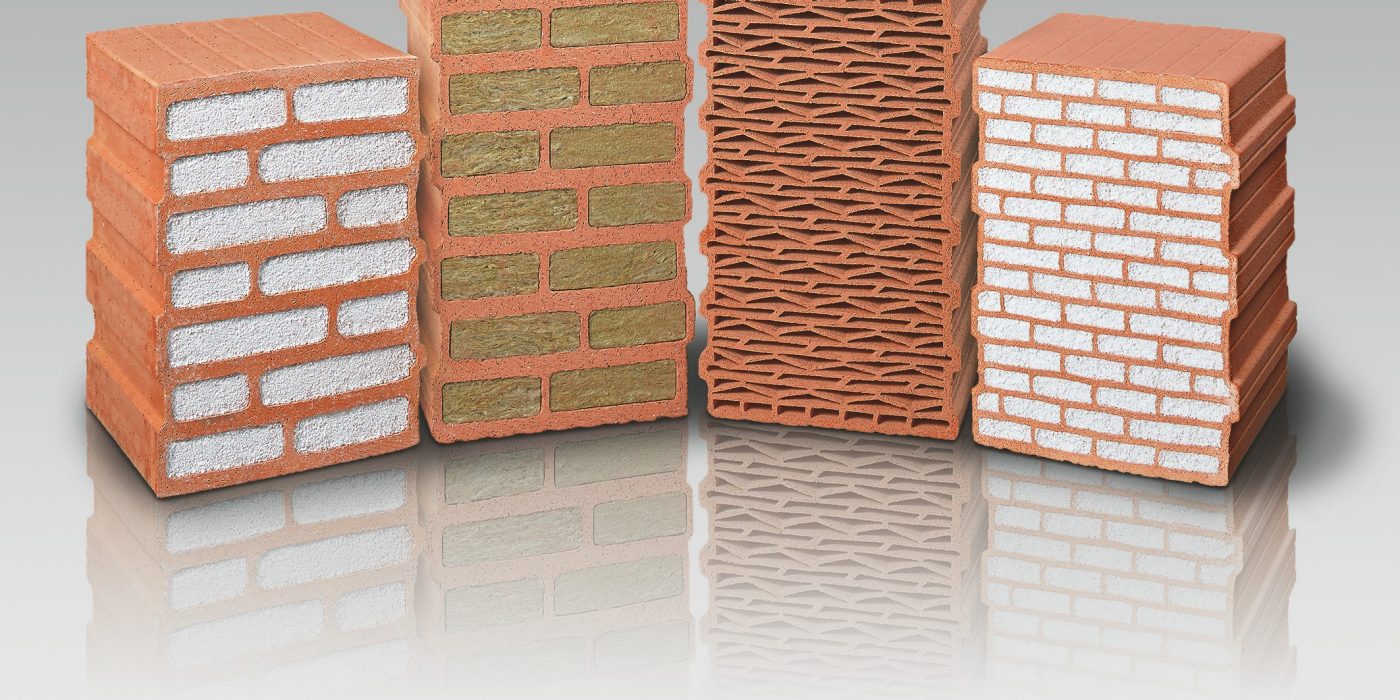

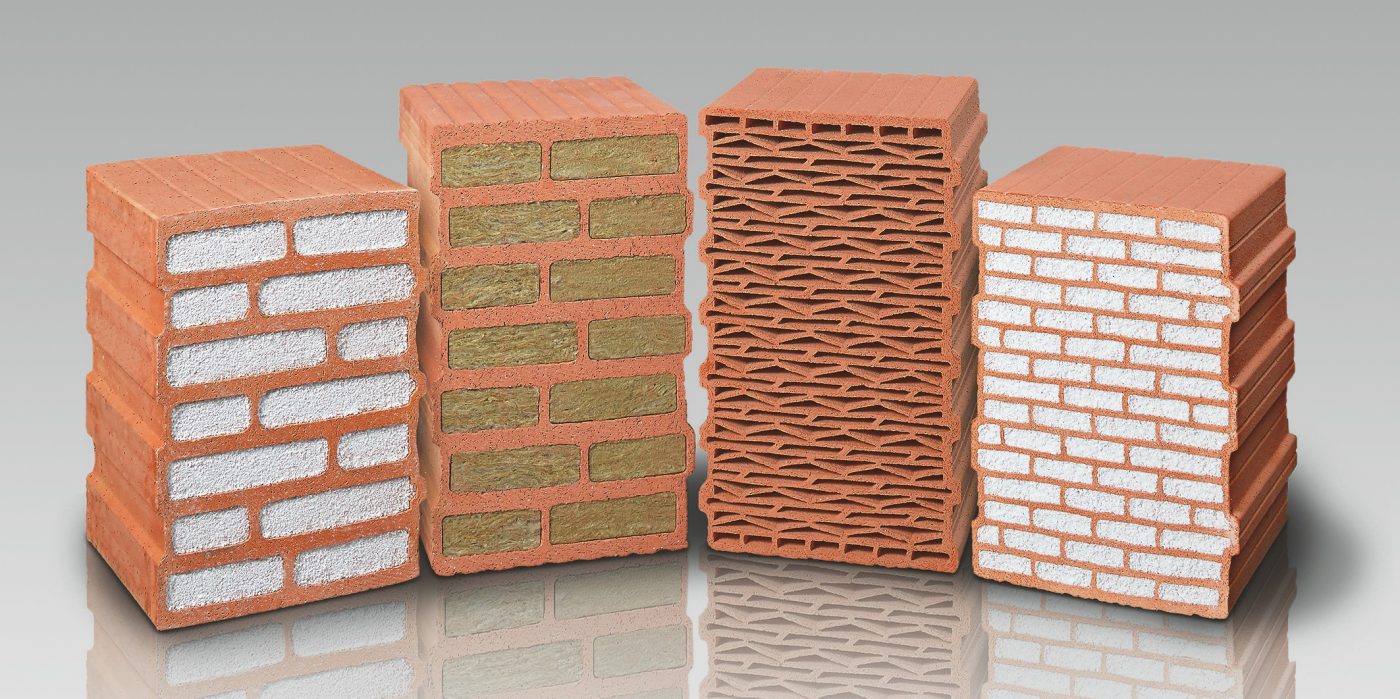

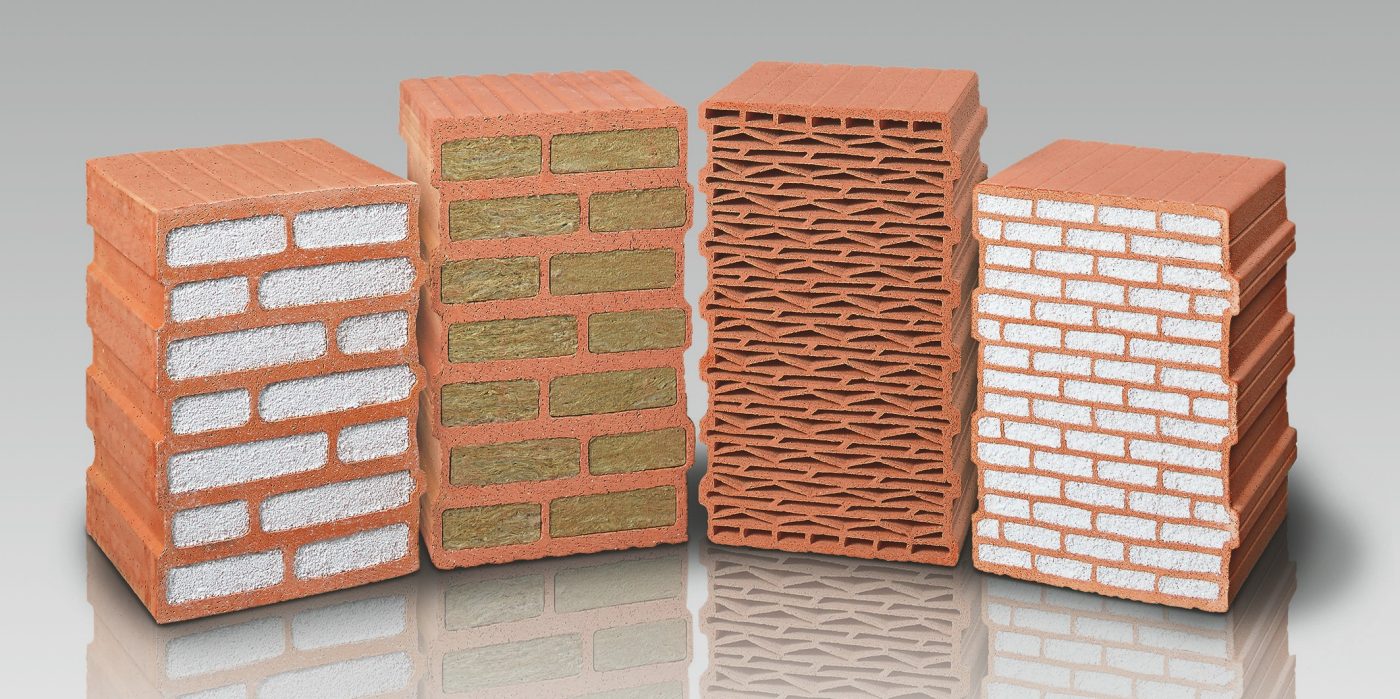

Für die Stabilität und Langlebigkeit eines Ziegelhauses spielen POROTON-Ziegel eine tragende Rolle.
